O laudo de vistoria e manutenção do SPDA realizado pela Instalapar segue as normas mais recentes, garantindo segurança e conformidade para sua edificação.
Confira abaixo as principais normas e regulamentações aplicadas:
- ABNT NBR 5419:2015 – Sistema de Proteção Contra Descargas Atmosféricas (SPDA)
- NR 10:2016 – Norma do Ministério do Trabalho sobre segurança em instalações elétricas
- Lei 12.557:2007 e Lei 11.095:2024 – Legislações específicas para Curitiba e região metropolitana
- Regulamentações do Corpo de Bombeiros, COSEDI (Fiscalização e Segurança de Edificações), e outros órgãos competentes
Periodicidade
A manutenção do SPDA é obrigatória anualmente, conforme as Leis 12.557:2007 e 11.095:2024 de Curitiba. Essa periodicidade garante a segurança contínua e a eficiência do sistema de proteção contra raios.
Objetivos da Vistoria
Verificação do tipo de SPDA
- Avaliação do tipo de sistema instalado no condomínio (Captor Franklin, Gaiola de Faraday, ou ambos)
- Inspeção de todos os componentes do sistema: conexões, cabos, barras de alumínio, bases, e o sistema de contraventagem
- Reaperto das conexões e substituição de conectores enferrujados
- Aplicação de spray galvanizador a frio para evitar ferrugem e oxidação dos componentes
Sistema de sinalização
- Revisão completa do sistema de sinalização
- Substituição de lâmpadas e, em caso de danos, verificação da necessidade de troca do relé fotoelétrico
Sistema de descidas e aterramento
- Verificação das descidas para o sistema de aterramento, essenciais para dissipar descargas atmosféricas com segurança
- Avaliação do tipo de descida (externa ou interna nas ferragens estruturais)
- Medição de continuidade elétrica do sistema com miliôhmetro da Instrument, conforme a norma exige
- Medição da resistência de aterramento utilizando o método de queda de potencial com terrômetro de hastes ou alicate terrômetro da Minipa ET 4310
- Aplicação de spray galvanizador nas caixas de inspeção do aterramento para evitar corrosão
- Aplicação de silicone PU para vedar possíveis infiltrações de água nas conexões
- Verificação do BEP (Barramento de Equipotencialização Principal), que interliga todos os aterramentos do condomínio, garantindo que estejam em boas condições
Como será o laudo
- Fotografias de todos os pontos vistoriados, antes e depois da manutenção
- Emissão de um laudo técnico completo, com explicações didáticas e todos os detalhes técnicos
- Nota fiscal e documentação de responsabilidade técnica, conforme exigem as leis vigentes

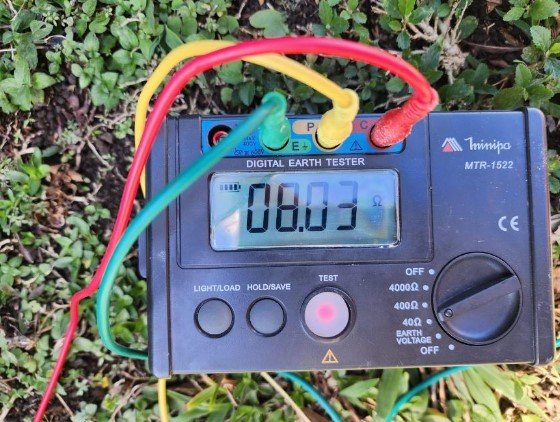

Aferição de resistência de aterramento.
Aferição da continuidade elétrica do sistema.
Spray de galvanização a frio que evita ferrugem e oxidação dos componentes.
